手持式声学成像仪：如何通过麦克风阵列实现声源 “可视化” 定位？

发布时间：2025-10-13 浏览：8

  在工业制造、工程建设、航空航天、汽车、能源等多个领域，结构健康监测和无损检测变得尤为重要。许多材料和结构由于长期的使用、外部冲击、腐蚀或疲劳等原因，可能出现裂缝、空洞、磨损等缺陷。为了避免在使用过程中发生故障，及时发现并修复这些问题至关重要。

  传统的检测方法，虽然精确但通常需要较大的设备、复杂的操作流程，且不能提供实时图像结果。而手持式声学成像仪凭借其便携性、易操作性和实时成像能力，在无损检测领域中越来越受到青睐。

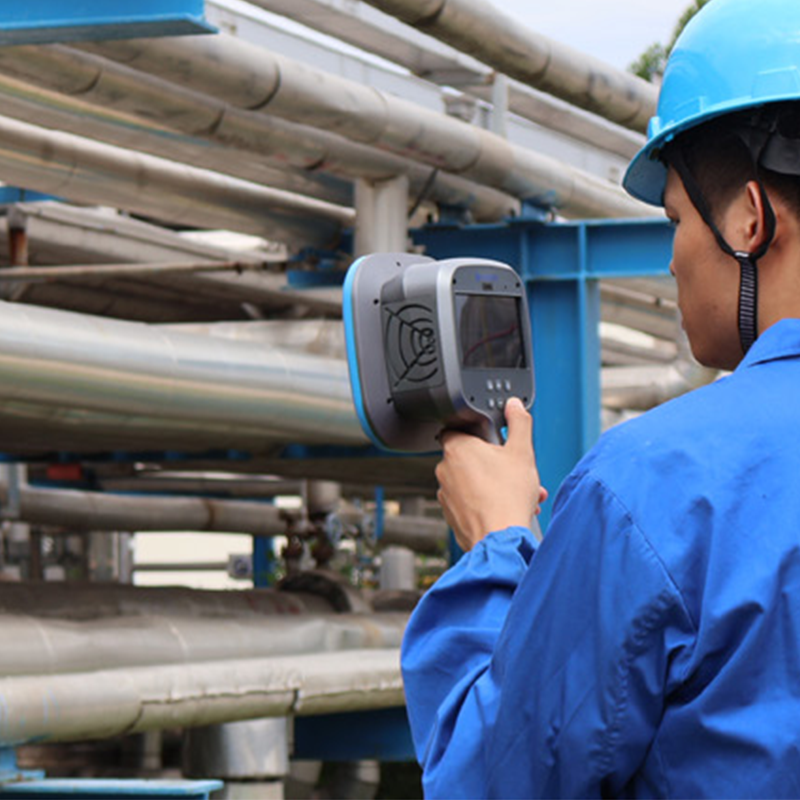

  手持式声学成像仪搭载低噪音MEMS麦克风，支持可调带宽范围。快速检测工业环境中的加压空气泄漏或高压系统中的局部放电，并以云图形式进行成像，准确标记声源位置。根据人体工程学设计原理，方便手握操作和调整。可外设红外热成像仪，实现一机多用。使用128个声学传感器提升检测敏感度，可检测出48kHz的超声波频带信号。并且在测试包括BSR(Buzz,Squeak,Rattle)噪音方面。该产品具有超广的声波监测范围，从而使声音(故障点)定位更准，更快速;且通过系统算法屏蔽无效声波，避免误报，让操作人员可以轻松使用。

设备特点

支持实时检测场景内声波声强，定位声源位置；

支持录像拍照、相册管理；

支持无线连接，蓝牙近距离传输，4G全网通通信；

支持外接热红外成像仪模块；

设备配备7英寸高亮彩色触摸屏，操作界面简单直观。

产品功能

声源可视化定位

手持式声学成像仪能够将声音转化为直观的可视化图像。通过高灵敏度的麦克风阵列迅速捕捉到微小的声音变化，并利用波束形成算法对声音来源进行精确定位和分析，最终以声场云图的方式直观显示出故障位置。

多频声学成像技术

设备支持可听声和超声波频段，配备高精度MEMS传感器，128个高灵敏度数字麦克风，能够捕捉不同频率的声波，严格滤除环境噪声，轻松发现真实声源信号，确保检测的准确性。

局部放电与气体泄漏检测

在电力系统中，能够快速捕捉局部放电产生的高频声波，实时显示PRPD图谱，帮助检修人员精准定位放电点。同时，也能通过高灵敏声阵列，帮助检修人员快速定位气体泄漏源，实时显示评估泄漏量，为设备的健康管理提供科学依据。

便携性与高效性

设备采用单手手持设计，重量轻便，如900g或1.5kg，方便检测人员随时随地携带并进行检测。同时，具备高分辨率波束形成技术，对稳态、瞬态声源进行快速采集和识别，能够在极短时间内捕捉到任何泄漏、局放、异响信号并图像化显示，极大提升巡检效率和准确度。

数据记录与分析

手持式声学成像仪可以记录和保存检测数据，方便后续的分析和报告生成。检测过程中，设备可以将结果保存为高清图片或视频，完整记录异常声音的位置和特征，提供直观、可靠的依据。同时，测量数据可通过USB传递至上位PC机，进行进一步的分析和管理。
